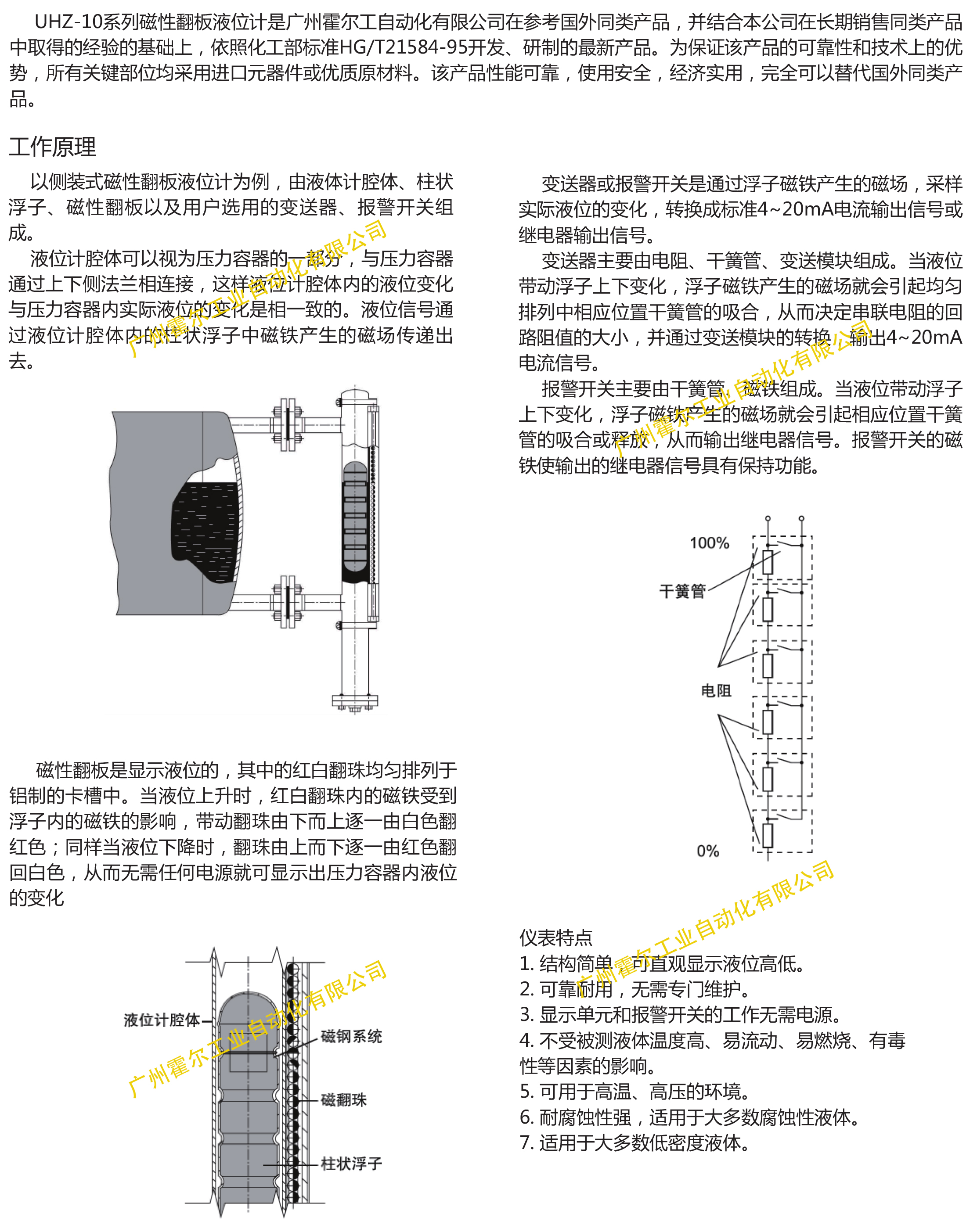

UHZ-10系列磁性翻板液位计是广州霍尔工自动化有限公司在参考国外同类产品,并结合本公司在长期销售同类产品中取得的经验的基础上,依照化工部标准HG/T21584-95开发、研制的最新产品。为保证该产品的可靠性和技术上的优势,所有关键部位均采用进口元器件或优质原材料。该产品性能可靠,使用安全,经济实用,完全可以替代国外同类产品。

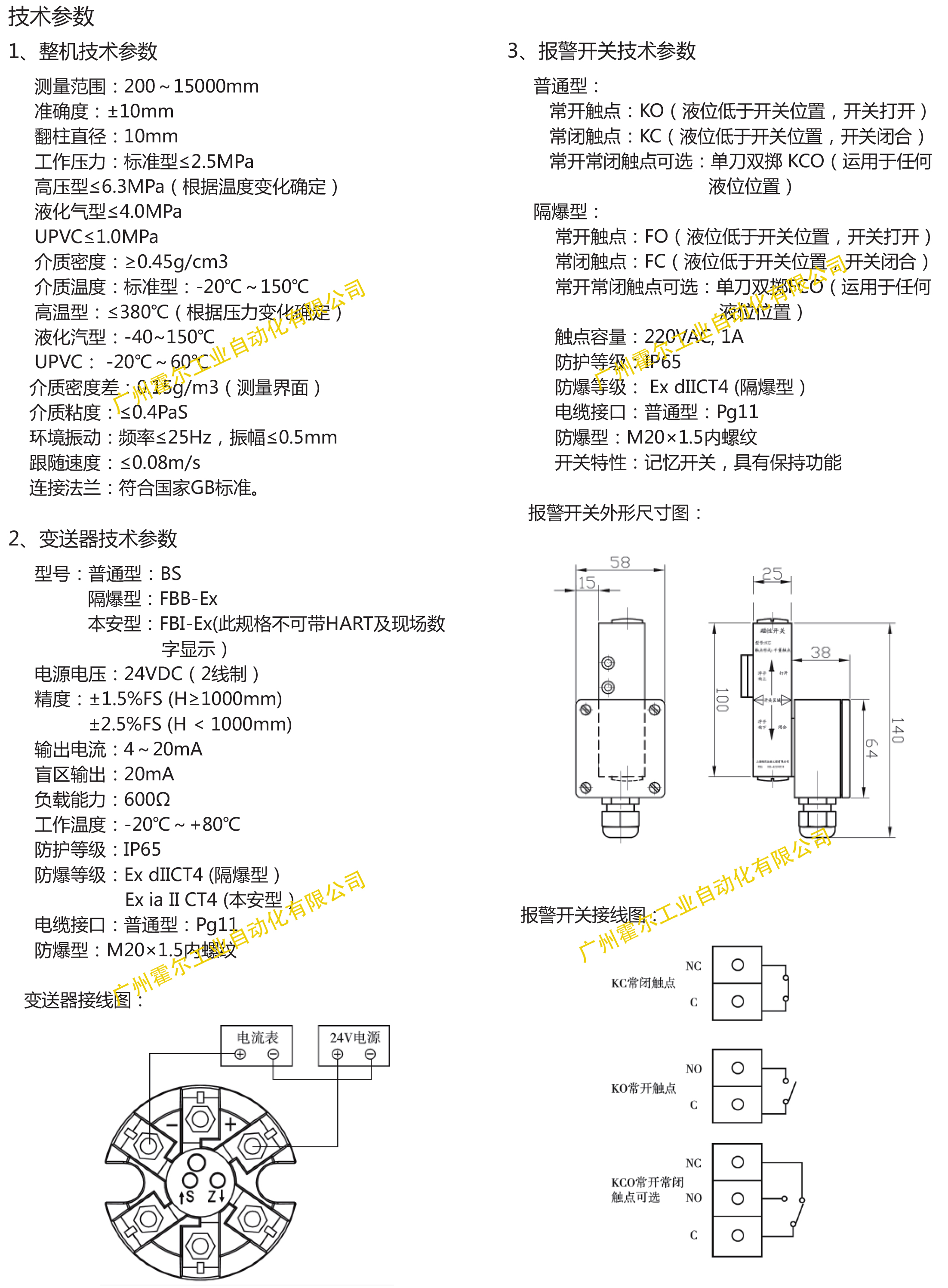

技术参数
1、整机技术参数
测量范围:200~15000mm
准确度:±10mm
翻柱直径:10mm
工作压力:标准型≤2.5MPa
高压型≤6.3MPa(根据温度变化确定)
液化气型≤4.0MPa
UPVC≤1.0MPa
介质密度:≥0.45g/cm3
介质温度:标准型:-20℃~150℃
高温型:≤380℃(根据压力变化确定)
液化汽型:-40~150℃
UPVC: -20℃~60℃
介质密度差:0.15g/m3(测量界面)
介质粘度:≤0.4PaS
环境振动:频率≤25Hz,振幅≤0.5mm
跟随速度:≤0.08m/s
连接法兰:符合国家GB标准。
2、变送器技术参数
型号:普通型:BS
隔爆型:FBB-Ex
本安型:FBI-Ex(此规格不可带HART及现场数字显示)
电源电压:24VDC(2线制)
精度:±1.5%FS (H≥1000mm)
±2.5%FS (H < 1000mm)
输出电流:4~20mA
盲区输出:20mA
负载能力:600Ω
工作温度:-20℃~+80℃
防护等级:IP65
防爆等级:Ex dIICT4 (隔爆型)
Ex ia II CT4 (本安型)
电缆接口:普通型:Pg11
防爆型:M20×1.5内螺纹
3、报警开关技术参数
普通型:
常开触点:KO(液位低于开关位置,开关打开)
常闭触点:KC(液位低于开关位置,开关闭合)
常开常闭触点可选:单刀双掷 KCO(运用于任何液位位置)
隔爆型:
常开触点:FO(液位低于开关位置,开关打开)
常闭触点:FC(液位低于开关位置,开关闭合)
常开常闭触点可选:单刀双掷FCO(运用于任何液位位置)
触点容量:220VAC, 1A
防护等级:IP65
防爆等级: Ex dIICT4 (隔爆型)
电缆接口:普通型:Pg11
防爆型:M20×1.5内螺纹
开关特性:记忆开关,具有保持功能
