▪ 投入液体中的部分为全密封不锈钢结构，传感器与放大电路均在不锈钢全密封壳体内，防护等级为IP68；
▪ 推荐的接线盒为防水接线盒，安装于方便接线的地方，防护等级为IP65；
▪ 顶部不锈钢帽可拆卸，既可防止膜片的意外损伤，又便于定期清洗；
▪ DSP181系列量程可低至0.5mH2O，可抵抗较强的压力冲击；
▪ DSP181系列船用型产品符合CCS《钢质海船入级规范》（2006）的要求；
▪ 防爆型产品符合GB3836.1 和GB3836.4 标准的Ex
DSP181系列智能液位变送器由高性能压力传感器作为测量元件，通过压力传感器，把与液位深度成正比的液体静压力准确测量出来，并经过专用信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。产品精度高、体积小、使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。
DSP181系列智能液位变送器也可与RST375 手持终端或HART100Modem 相互通信与组态软件远程操作，通过它们进行参数设定、过程监控等。

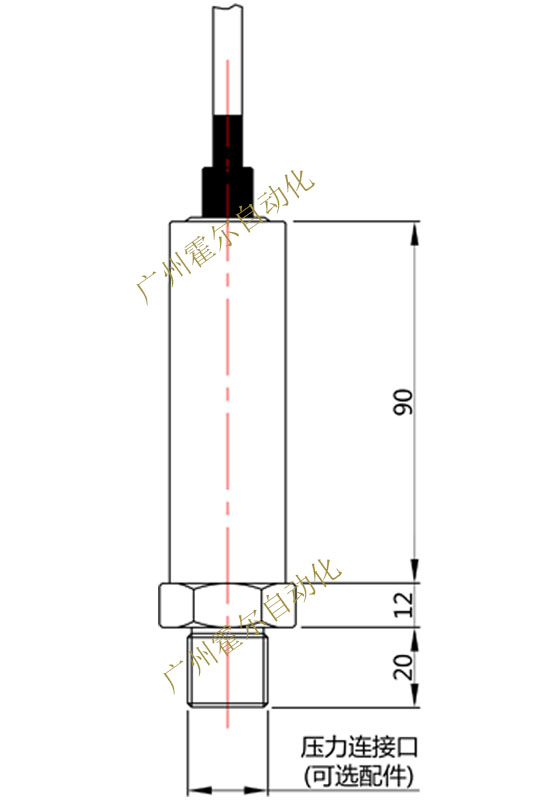

DSP181N电缆型液位变送器

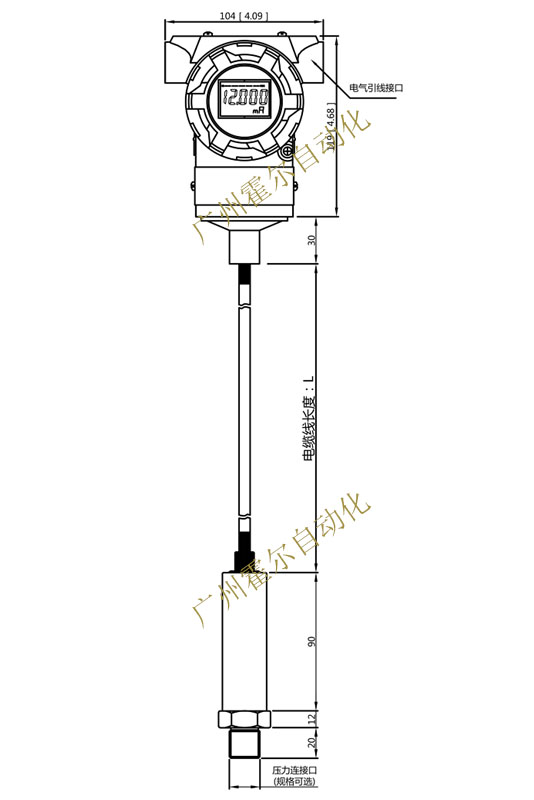

DSP181W带显示外壳型液位变送器

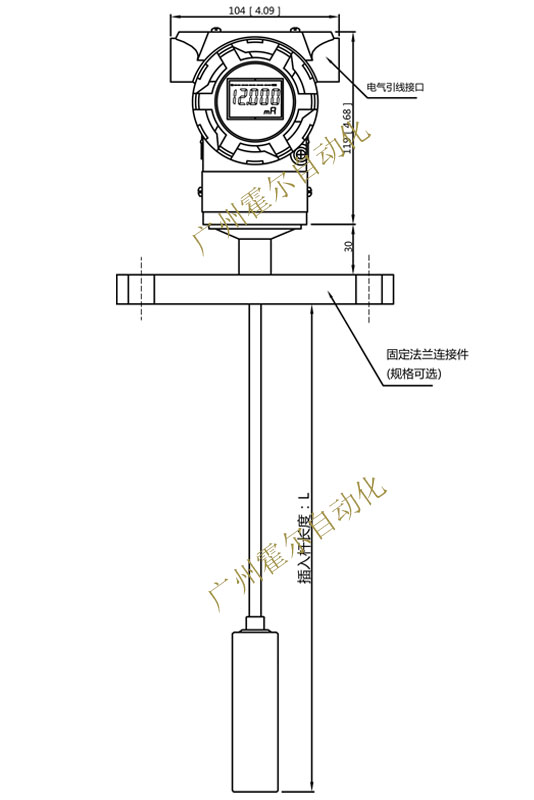

DSP181J带显示外壳型插入杆式液位变送器
▪ 被测流体：液体
▪ 测量范围：
|
量程编码 |
测量范围 |
量程编码 |
测量范围 |
|
|
00 |
0-0.5 mH2O |
07 |
0-20 mH2O |
|
|
0B |
0-2.0 mH2O |
08 |
0-35 mH2O |
|
|
0A |
0-3.5 mH2O |
09 |
0-70 mH2O |
|
|
02 |
0-7.0 mH2O |
10 |
0-100 mH2O |
|
|
03 |
0-10 mH2O |
11 |
0-200 mH2O |
▪ 允许过压：1.5 倍满量程
▪ 输出信号：DC4~20mA+HAR T 协议、RS485通讯
▪ 容许负载电阻：0~600Ω（DC
24V 时）
注：与手持通信器进行通讯时，需要一个标准（250Ω）的负载电阻。
▪ 电源：
|
一般用途 |
DC10.5~45V |
|
本安防爆时 |
DC10.5~26V |
▪ 通信线路条件: 线路长度：最长2km（0.75~1.25mm 2 控制仪表用电缆，超过1km 时使用双绞电缆）
▪ 负载电阻：250~600Ω（DC
24V , 包含电缆电阻)
▪ 负载电容：0.55mF 以下
▪ 负载电感：3.3mH 以下
▪ 动力线的间隔：15cm 以上（请避免平行配线）
▪ 饱和电流：上限 20.8mA 下限 3.8mA
▪ 报警电流：上限 22.8mA 下限 3.6mA（模式可设置）
▪ 调整功能：零点、满量程点可从通过外壳顶部三按键进行带就地调整或者可利用组态软件进行远程调整
▪ 零点迁移：可在最大量程的-20％到+20％的范围内迁移
▪ 输出方式：线性输出（可通过组态软件进行远程调整）
▪ 环境温度：-40~+65℃
▪ 贮存温度：-40~+90℃
▪ 耐候性：DIN40040GPC
▪ EMC 适用标准：EN1326-1：2006
▪ 接液部材质：
壳体：不锈钢SUS304、SUS316、F4
密封件：氟橡胶
电缆：Φ7.2mm 聚乙烯（或聚氨脂）
▪ 变送器外壳：低铜铝压铸件+ 聚氨酯涂装
▪ 变送器外壳盖：铝压铸件+ 聚氨酯涂装
▪ 密封等级：IP68 （传感器部分）； IP65 （接线壳部分）
▪ 铭牌: SUS304
▪ 外形尺寸：根据外形图
▪ 重量：电缆型：约2kg 带显示外壳型：约5kg
▪ 电缆引入口：G 1/2，1/2-14NPT，M20×1.5
▪ 外部端子：M 3 螺钉
▪ 过程连接口：M20x1.5、1/2-14NPT、G1/2等等
▪ 安装方法：在50mm(2-inch) 管道上用U 型螺栓安装（带变送器接线外壳）
性 能 规 格
▪ 准确度：0.1％FS, 0.25%FS, 0.5%FS
▪ 环境温度影响：
|
准 确 度 |
参考精度 |
|
0.1%FS |
▪ 零点误差为最大量程的±0.2/28℃ ▪ 包括量程和零点的总误差，为最大量 程的±0.3/28℃ |
|
0.25%FS |
▪ 零点误差为最大量程的±0.3/28℃ ▪ 包括量程和零点的总误差，为最大量 程的±0.35/28℃ |
|
0.5%FS |
▪ 零点误差为最大量程的±0.75/28℃ ▪ 包括量程和零点的总误差，为最大量 程的±0.75/28℃ |
▪ 稳定性：
|
准 确 度 |
参考精度 |
|
0.1%FS |
36个月误差为最大量程的±0.25% |
|
0.25%FS |
36个月误差为最大量程的±0.35% |
|
0.5%FS |
36个月误差为最大量程的±0.75% |
▪ 电源影响：±0.005％ /1V
▪ 安装位置影响：与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过
90°的变化，在0.4KPa 范围内的零漂可通过调零校正
▪ 响应时间：90ms
▪ 阻尼：时间常数可在0~99.9 秒内调整
▪ 滤波常数：可在0~160uA 内调整
▪ 自稳系数：可在0~2% 内调整
