单回路数字显示控制仪
现场温度、压力、液位、速度、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，
构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域
现场温度、压力、液位、速度、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，
构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域
C810/C811系列单回路数字显示控制仪是集合多年仪表开发制造经验而设计生产，集诸多全新功能于一身的新一代智能显示控制仪表。设计了双屏LED数码显示，显示内容更丰富。针对现场温度、压力、液位、速度、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
采用智能处理器，Flash存储等技术，具备密码保护、掉电保持、组态等功能；先进的生产工艺、严格的检验流程，通过ISO9001国际质量体系认证，品质可靠。
具备万能信号输入功能，合理硬件设计，实现软、硬件结合抗干扰模式有效抑制现场干扰信号。提供多种灵活的输出功能及方式，采用RS232/RS485串行接口，标准MODBUS RTU通讯协议，方便实现监控网络。输入、输出、电源、通讯相互之间采用光电隔离技术，增强稳定性。

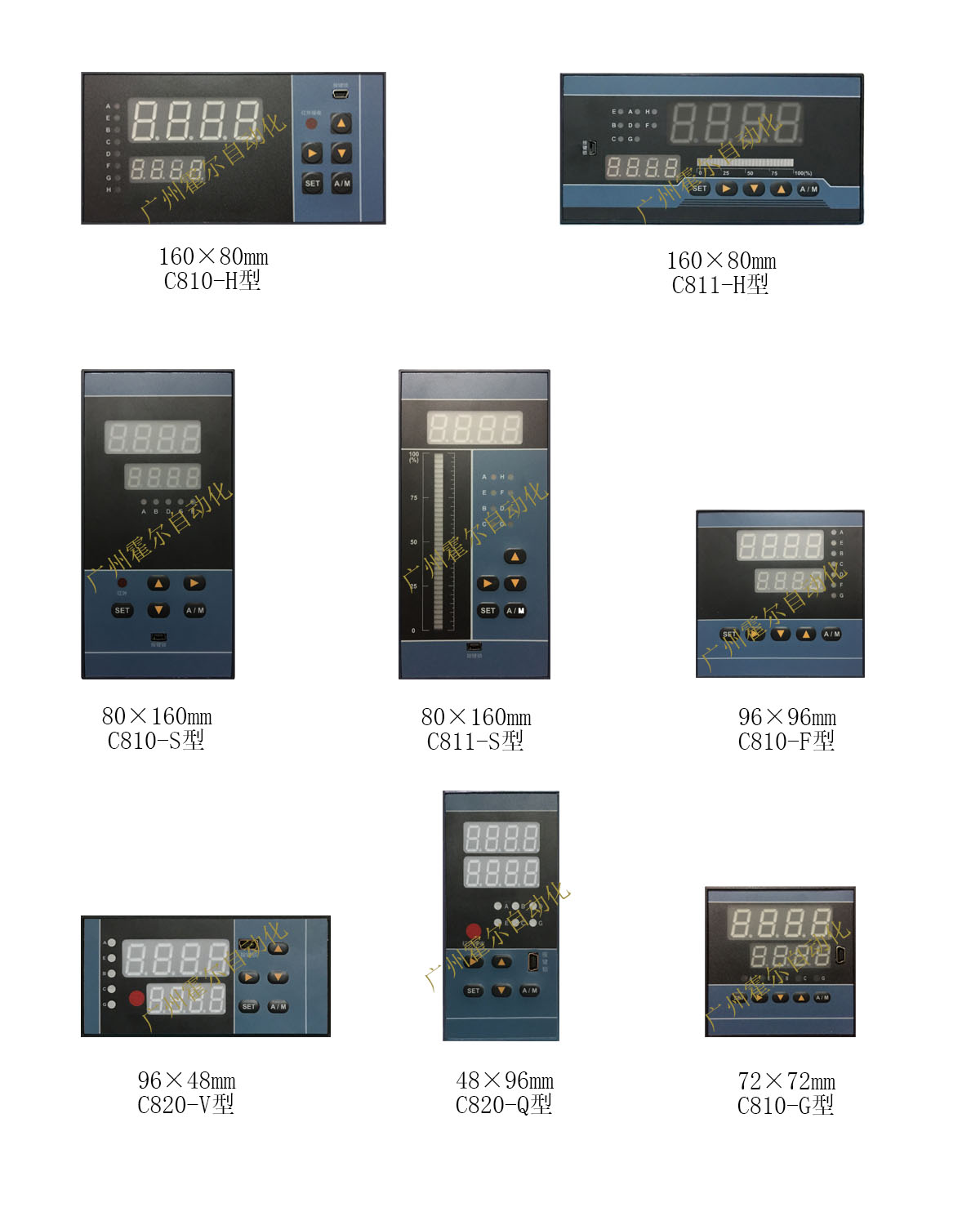

具备多种显示方式、外形尺寸及样式供用户选择。

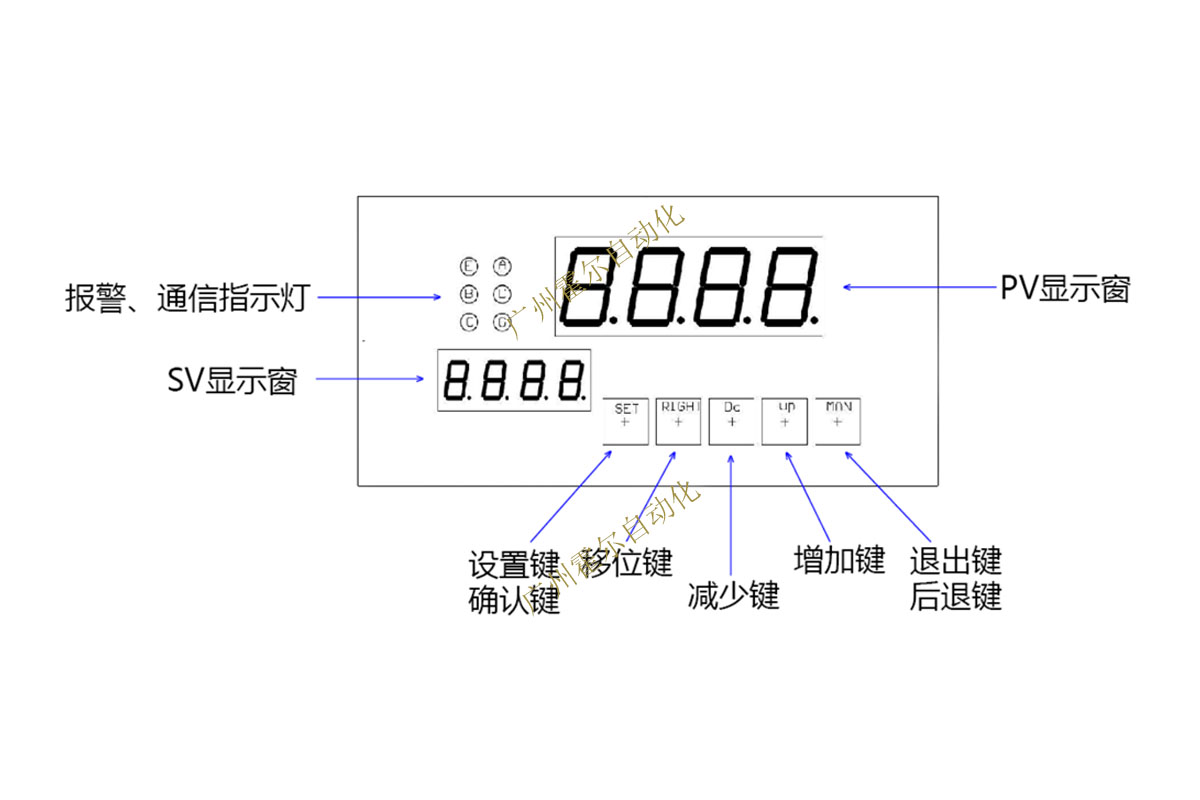

显示
数码管
双屏LED高亮度数码管数字显示
光柱
测量值百分比光柱显示
输入
热电偶
B(400～1800℃)、S(0～1600℃)、K(0～1300℃)、E(0～1000℃)、T(-200.0～400.0℃)、J(0～1200℃)、
R(0～1600℃)、N(0～1300℃)、F2(700～2000℃)、Wre3-25(0～2300℃)、Wre5-26(0～2300℃)
热电阻
Cu50(-50.0～150.0℃)、Cu53(-50.0～150.0℃)、Cu100(-50.0～150.0℃)、
Pt100(-200.0～650.0℃)、BA1(-200.0～600.0℃)、BA2(-200.0～600.0℃)
线性电阻
0～400Ω、0～500Ω
远传电阻
0～350Ω、30～350Ω
直流电压
0-20mV、0-40mV、0-100mV、0-5V、1-5V、0-10V、0-5V开方、1-5V开方;
输入阻抗≥510KΩ
直流电流
0～20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方;
输入阻抗≤250Ω
报警/控制输出
灯指示
LED指示灯，报警/控制输出状态时灯亮
输出
报警/控制开关量输出，开关量类型可选
ALM——继电器触点输出，触点容量：
AC220V/0.5A(小)，DC24V/0.5A(小)(阻性负载)
AC220V/2A(大)，DC24V/2A(大)(阻性负载)
SCR——可控硅过零触发脉冲输出，容量：AC
400V/0.5A
SSR——固态继电器驱动电压输出，容量：DC
9V/30mA
SOT——双向可控硅通断输出，容量：AC600V/5A
变送输出
直流电压
DC
1--5 V， 负载电阻≥250KΩ(可选择带大负载模块，负载电阻≥4KΩ)
DC
0--5 V， 负载电阻≥250KΩ(可选择带大负载模块，负载电阻≥4KΩ)
DC
0--10V，负载电阻≥4KΩ
直流电流
DC
4—20mA，负载电阻≤600Ω
DC
0—20mA，负载电阻≤600Ω
DC
0—10mA，负载电阻≤1.2KΩ
通讯输出
通讯接口
标准串行双向通讯接口：
RS485—二线制，通讯距离≤1000米
RS232—三线制，通讯距离≤15米
通讯协议
标准MODBUS
RTU通讯协议，1位起始位、8位数据位、1位停止位，无奇偶校验
波特率1200～9600bps
打印输出
打印接口
RS232C——三线制，通讯距离≤15米
适配微型串行打印机，16针，波特率1200～9600bps
馈电输出
输出电压
DC24V±1V,DC12V±1V,
输出电流
≤30mA(负载电阻≥750Ω)
电源
开关电源
AC/DC
100～240V，频率 50/60Hz，功耗≤5W
DC
20～29V，功耗≤3W
使用环境
温度
0～50℃
湿度
10～90%RH，避免强腐蚀气体
特性
温度漂移
≤0.01%FS/℃(典型值约50ppm/℃)
采样周期
500ms
耐压强度
输入/输出/电源/通讯相互之间(1000V.AC
/min)
绝缘强度
输入/输出/电源/通讯相互之间
≥100MΩ
电磁兼容
IEC61000-4-4(电快速瞬变脉冲群)，±4KV/5KHZ；IEC61000-4-5(浪涌)，4KV；差模2KV
设定方式
面板轻触式按键数字设定，设定值断电永久保存
保护方式
输入回路断线、输入信号超/欠量程报警
