MX8100彩屏图表记录仪
MX8100最大40路万能输入图表记录仪，可输入直流电流、直流电压、频率、毫伏、热电偶、热电阻等多种信号。
具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、累积报表、历史数据转存、打印以及远程通讯功能。
MX8100最大40路万能输入图表记录仪，可输入直流电流、直流电压、频率、毫伏、热电偶、热电阻等多种信号。
具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、累积报表、历史数据转存、打印以及远程通讯功能。
▪ 采用最新大规模集成电路，国际名厂元器件。
▪ 全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可。
▪ 新型开关电源，85V
AC~265V AC范围内正常工作。
▪ 集成硬件实时时钟，掉电情况下时钟也能准确运行。
▪ 提供变送器24VDC隔离配电。
▪ 全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。
▪ 高性能32位ARM微处理器，可同时实现40路信号检测、记录、显示和报警。
▪ 10.4英寸640x480点阵TFT高亮度彩色图形液晶显示、画面清晰、宽视角。
▪ 大容量FLASH闪存芯片存储历史数据，掉电永不丢失数据。
▪ 24路继电器报警输出。
▪ 可输入各种标准信号：直流电流、直流电压、频率、毫伏、热电偶、热电阻。
▪ 信号全量程精度±0.2%。
▪ 通道间采用光电器件，完全隔离；提供标准4-20mA变送输出。
▪ 软件密码锁保证用户组态安全。
▪ 中文菜单组态，可自由组态并显示工程位号、工程单位。
▪ 工程量显示范围：-9999~19999，还支持真空度运算及科学计数法显示。
▪ 同时指示各路通道的下下限、下限、上限、上上限报警，记录并显示最近的187条报警信息。
▪ 每个通道均支持流量累积功能，提供小时报表、8小时班报、12小时班报、日报+月报等多种报表形式。
▪ 多达12组温压补偿，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算。
▪ 曲线显示模式可选择横向曲线或纵向曲线。
▪ 提供5组曲线组合，每组可自由选择通道及曲线颜色。
▪ 内置GB2312二级汉字字库（6500个汉字）；功能强大的T6输入法，
操作方便。支持汉字拼音、数字、英文、特殊符号、上下标等字符输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题。
▪ 标准串口通讯接口：RS232C和RS485。
▪ 支持标准Modbus-RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等。除支持本公司的DataManagement
数据管理软件外，还支持iFix、组态王、MCGS、力控等通用专业组态软件，无需专用驱动。
▪ 使用USB2.0接口转存和备份历史数据。
▪ 支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。
▪ 外接微型打印机，可手动打印数据、曲线，定时自动打印实时数据，满足用户现场打印的需求。
▪ 安装方法：嵌入式仪表安装（垂直仪表盘）
▪ 安装角度：最多允许从水平面向后倾斜30度
▪ 仪表盘厚度：2-10mm
▪ 外形尺寸：288(W)×288(H)×168(D)mm
▪ 重量：约6.4kg
▪ 输入通道：8、16、24、32、40通道
▪ 测量周期：1秒
▪ 信号类型：
|
输入方式 |
输入类型 |
测量范围 |
|
电流 |
4~20mA |
4.00 ~ 20.00mA |
|
20mA |
0.00 ~ 20.00mA |
|
|
电压 |
1-5V |
1.000 ~ 5.000V |
|
5V |
-5.000 ~ 5.000V |
|
|
10V |
-10.00 ~ 10.00V |
|
|
20mV |
0.000mV ~ 20.000mV |
|
|
100mV |
0.00mV ~ 100.00mV |
|
|
电阻 |
400Ω |
0.0 ~ 400.0Ω |
|
热电阻 |
Pt100 |
-200.0 ~ 650.0℃ |
|
Cu50 |
-50.0 ~ 150.0℃ |
|
|
BA1 |
-200.0 ~ 650.0℃ |
|
|
BA2 |
-200.0 ~ 650.0℃ |
|
|
热电偶 |
S |
-50.0 ~ 1768.0℃ |
|
R |
-50.0 ~ 1768.0℃ |
|
|
B |
500 ~ 1820℃ |
|
|
K |
-200.0 ~ 1372.0℃ |
|
|
N |
-200.0 ~ 1300.0℃ |
|
|
E |
-200.0 ~ 1000.0℃ |
|
|
J |
-200.0 ~ 1200.0℃ |
|
|
T |
-200.0 ~ 385.0℃ |
|
|
WRE5-26 |
0 ~ 2310℃ |
|
|
WRE3-25 |
0 ~ 2310℃ |
|
|
F1 |
700 ~ 2000℃ |
|
|
F2 |
700 ~ 2000℃ |
|
|
频率 |
Fr |
0~10000Hz |
▪ 频率输入：低电平：0~2V 高电平：4~24V
▪ 分辨率： 16位
▪ 采样速度：每秒1次
▪ 测量精度：≤ 0.2%F.S.
▪ 信号耐压： 最小-15VDC，最大+15VDC
▪ 传感器断线检测：热电阻、热电偶传感器开路（断线）4-20mA输入电流小于2mA其他信号不适用
▪ 传感器开路响应时间：4-20mA 2秒
1-5V 2秒
热电阻 4秒
热电偶 4秒
▪ 显示器：10.4英寸液晶显示屏（640x480点）
▪ 显示颜色：256色
▪ 显示组：显示组数：5组
每组可设置8个通道
▪ 位号：5个汉字或10个字母（数字）
▪ 单位：3个汉字或7个字母（数字）
▪ 状态显示：画面名称、板卡状态、报警状态、USB设备标志、循环显示标志、时间

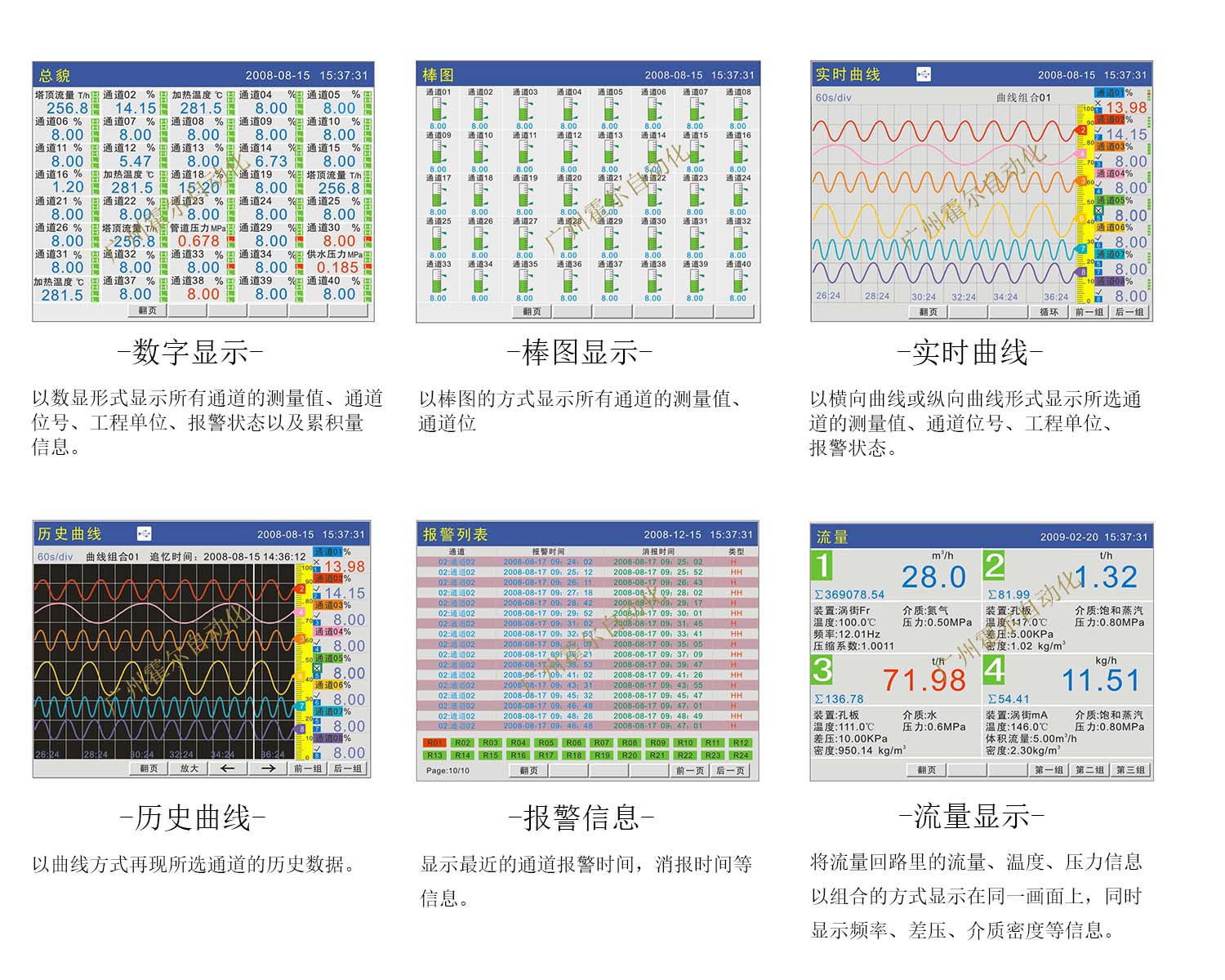

▪ 画面显示：测量数据（总览、数字显示、棒图显示、曲线显示）
功能画面（历史曲线、累积报表、数据备份、数据打印、报警列表）
▪ 总览显示：显示所有测量通道的数据和报警状态
▪ 曲线显示：可以选择横向或纵向显示
▪ 历史曲线：显示内存中的存储数据，可放大1/2/4/8/16/32倍
▪ 报警信息：总共记录显示187条记录
▪ 外部存储
媒体：优盘
格式：FAT32
方式：文件记录
容量：4G
▪ 内部存储
媒体：闪存
格式：二进制保存
方式：连续记录
容量：
|
记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
30秒 |
1分 |
2分 |
4分 |
|
记录时间 |
3天 |
6天 |
15天 |
30天 |
45天 |
90天 |
180天 |
360天 |
720天 |
▪ 220V AC供电
允许电源范围：85-265VAC
额定频率：50Hz
功耗：≤30W
▪ 24VDC供电
供电电压：20VDC~28VDC
功率：≤30W报警功能
▪ 设置数目：每通道最多可设置4个报警
▪ 报警类型：上上限报警、上限报警、下限报警、下下限报警
▪ 报警延迟时间：1-10秒
▪ 报警输出：输出至内部继电器
▪ 显示：发生报警时，在相应画面显示报警状态，在状态栏显示报警图标
▪ 报警记录：在报警列表画面显示已发生的报警信息
▪ 输出电压：24VDC
▪ 最大输出电流：65mADC（过载保护电流：约90mA）
▪ 输出点数：8回路
▪ 输出点数：从4,8点中选择
▪ 输出方式：测量通道的变送输出
▪ 输出类型： 4-20mA
▪ 最大负载： 750Ω
▪ 输出点数：从12,24点中选择
▪ 触点容量：250VAC/3A，30VDC/3A（阻性负载）
▪ 触点类型：常开
▪ 继电器共用：“或”操作
▪ 连接方式：RS232C（R2）或RS485（R4）
▪ 协议：Modbus-RTU（从机）协议
▪ 通信速率：1200、2400、4800、9600、19200、38400、57600
▪ 字节交换：2-1 4-3、1-2 3-4、4-3 2-1、3-4 1-2
▪ 打印机： 面板式微型打印机
▪ 打印内容：实时数据、历史数据、累积报表
▪ 打印方式：手工打印、定时打印
▪ 协议： 兼容USB2.0协议
▪ 端口数：1个
▪ 测量装置：孔板、漩涡（电流型）、涡街（频率型）
▪ 测量介质：蒸汽、水、一般气体
▪ 蒸汽温度：0~600℃
▪ 蒸汽压力：0.1~22MPa
▪ 蒸汽状态：自动判断饱和蒸汽和过热蒸汽
▪ 水温度：0~150℃
▪ 水压力：0.6MPa~1.6MPa
▪ 气体压缩系数：空气、氧气、氮气可自动查询，一般气体可设置常数。
▪ 涡街系数：0.00000~999,999
▪ 累积点数：与输入通道数相同，每个输入通道均可累积
▪ 累积范围：0~999,999,999
▪ 报表种类：班报、日报、月报、年报
▪ 报表长度：
|
报表类型 |
时间长度 |
|
时报 |
16天 |
|
8小时班报 |
128天 |
|
12小时班报 |
192天 |
|
日报+月报 |
1年 |
▪ 时钟：硬件时钟，掉电保持运行。
▪ 运行范围：2001年~2099年。
▪ 时钟精度：±10ppm(0~50℃)，不包括打开电源时所导致的延迟误差(1秒以下)。
▪ 工作电源：220VAC/50Hz或24V DC
▪ 工作温度：0℃~50℃
▪ 环境湿度：20%~85%RH（不结露）
▪ 预热时间：接通电源后30分钟
▪ 安装位置：室内
▪ 环境温度：-10℃~60℃
▪ 环境湿度：0%~95%RH（不结露）
