功 能 特 点

系  统

▪ 采用最新大规模集成电路，国际名厂元器件。

▪  3英寸128x64点阵高亮度图形液晶显示，画面清晰、宽视角。

▪ 全新按键设计，操作舒适简便，内置微动开关，使用寿命长。

▪ 端子琴键式排布，专利设计，按功能分区，接线一目了然。

▪ 可输入多种信号，无需跳线，通过软件组态即可。

▪ 集成硬件实时时钟，掉电情况下时钟也能准确运行。

▪ 提供变送器24VDC隔离配电。

▪ 高速、高性能32位ARM微处理器，可同时实现4路信号检测、记录、显示和报警。

▪ 大容量FLASH闪存芯片存储历史数据，掉电永不丢失数据。

信  号

▪ 流量信号:提供4~20mA、频率两种输入。4~20mA输入可提供1组24VDC配电,频率信号可提供1组24VDC/12VDC的可选配电。

▪ 温度信号:提供4~20mA、 Pt100、 Pt1000输入。 FX2000F仪表提供一路温度输入, FX2000H仪表提供供温、回温两路输入。

▪ 压力信号: FX2000F仪表提供1路4~20mA输入,并提供1组24VDC配电。 FX2000H仪表不提供压力信号输入。

▪ 变送输出:瞬时流量、瞬时热量、差压、温度、压力或供温、回温可变送为1路4~20mA模拟量輸出。

流量传感器

▪ 支持各种节流装置【标准孔板(法兰取压孔板、角接取压孔板、 D和D/2取压孔板) ,标准D廣嘴(ISA1932喷嘴、长径喷嘴、文丘里口廣嘴) ,标准文丘里管(i寿造收缩段、机械加工收缩段、粗焊铁板收缩段)】、 V锥型流量计、通用差压流量计、Jl永冲输出流量计、电流输出流量计(4-20mA型涡街、电磁流量计、线性流量计)、 弯管流量计、质量流量计

▪ 通用差压流量计的流量系数K由两种方式产生:仪表内部计算和用户给定。当流量系数K由用户给定时, K系数可分段设

置,最多可设10段。

▪ 差压式流量计(孔板、喷嘴等)提供两种开方模式:仪表开方和传感器开方。

▪ 脉冲输出流量计的流量系数K可分段设置,最多可设10段。

适 用 介 质

▪ 支持过热蒸汽、饱和蒸汽、人工煤气、混合气体、一般气体、単一气体、一般液体、水、导热油等介质。

贸 易 结 算

▪ 密码:提供供方、需方双重密码,保证贸易结算安全。

▪ 自动换算:提供单位自动換算功能,方便用户使用。

▪ 小流量补足:结合实时监控记录功能,当流量値小于小流量間值时,仪表自动按照小流量补足百分比进行累积计算。

▪ 超限补足:当实际流量値超过设定值时,仪表将会自动按照超限补足百分比进行累计计算。

▪ 停电补足:记录仪表断电后又重新上电期间损失的累积量。

补 偿 公 式

▪ 依据GB/T2624-2006 (IS05167-2003 )计算节流式流量计的流出系数C、可膨胀性系数ε。

▪ 气体压缩系数ZZ依据雷德利克一孔( Redlich-Kwong)方程计算。

▪ 依据IAPWS-IF97公式计算过热蒸汽、 漸口蒸汽的密度。

▪ 天然气物性参数依据SY/T6143-2004标准执行。

实时数据记录

▪ 同时记录流量(热量)、差压(频率)、温度、压力(供温、回温)等瞬时量。

▪ 记最间隔1分/2分/5分/10分/20分/30分/60分可选。

备  份

▪ 使用USB2.0接口导入导出组态参数、备份累积报表、历史数据、报警记录、停电记最、操作日志,,支持4G B优盘。

▪ 支持FAT32文件系统, Windows可自动识别备份数据文件,无需格式转换。

通 讯 组 网

▪ 标准串行通讯接口: RS485和RS232C。

▪ 支持标准的Modbus-RTU通讯协议,提供多种数据类型,如百分量、工程量、累积量等。除支持本公司的DataManagement

数据管理软件外,还支持iFix、组态王、 MCGS、力控等通用专业组态软件,无需专用驱动。

▪ 支持G P RS远程通讯。

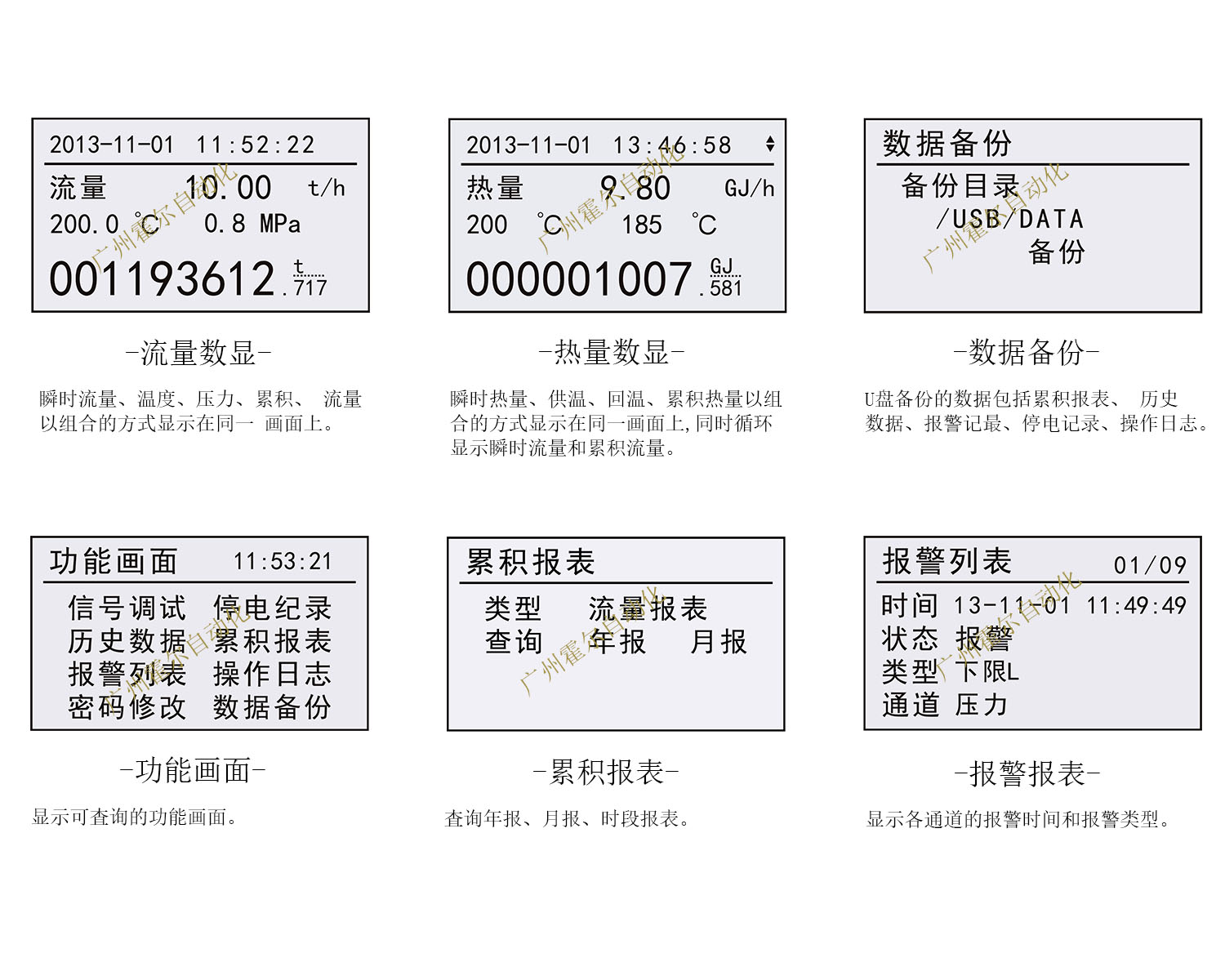

显 示 画 面
