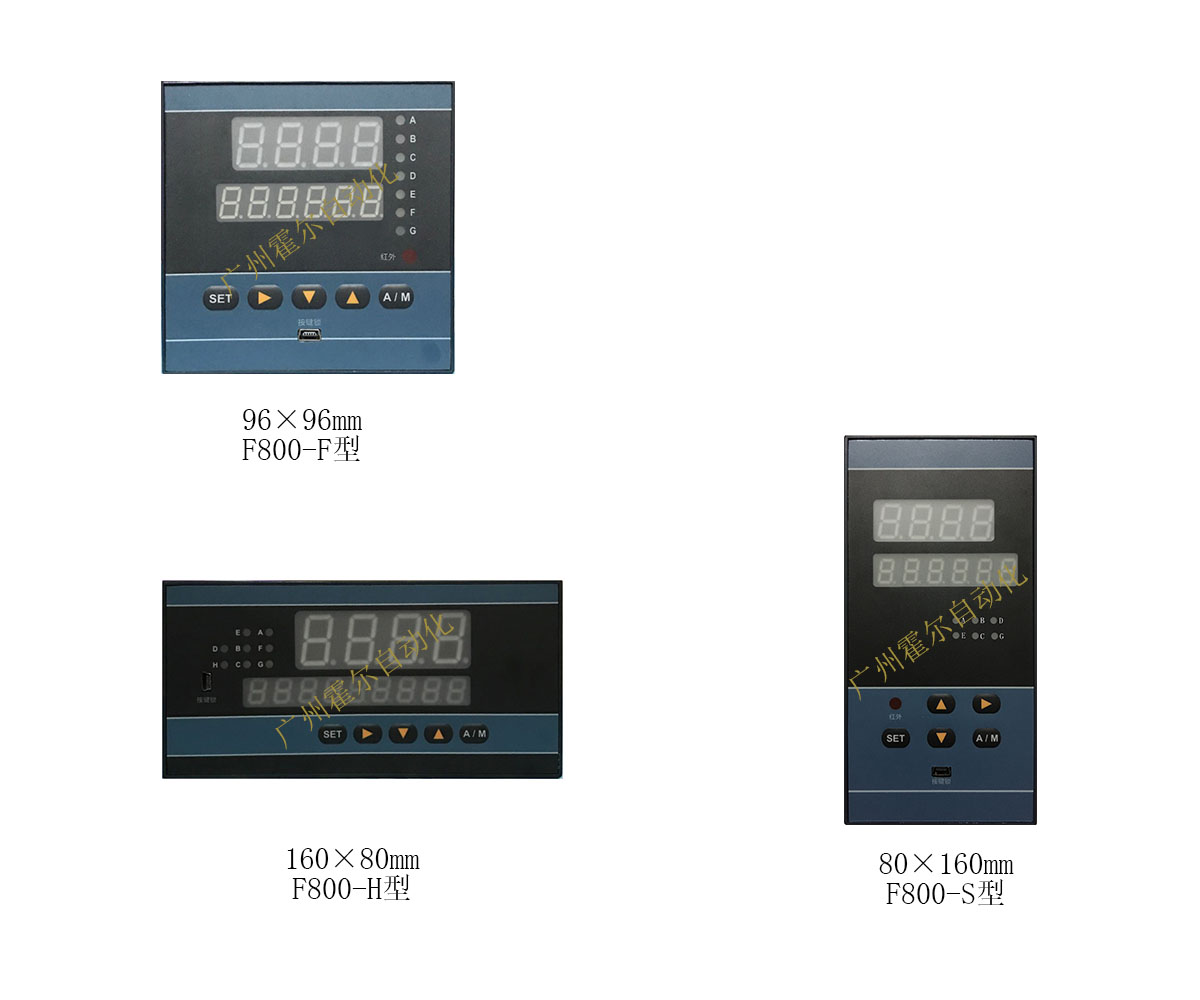

数显流量积算控制仪
F800系列数显流量积算控制仪，采用先进的ASIC芯片及制造技术，将常规仪表的硬件接口电路和多功能模块化的仪表软件，高度集成于专用ASIC芯片中，从而达到高可靠、稳定性好、功耗低的工业仪表设计标准。
仪表具有组态功能，所有软件模式可通过按键操作，组态方式对用户开放，可以构成各种复合测量调节功能。
仪表除具有万能信号的输入和输出、位式控制、模拟量输出等功能外，更具有双输入功能、显示运算功能、数字功能和双定时功能，更具有通讯功能，能通过仪表的芯片接口与计算机连接，计算机通过软件可实时采集仪表的参数。
流量显示积算仪以其新颖的构思、丰富的功能、优良的品质和工业级标准，成为新一代智能化数显仪表的样板。适用于化工、石油、冶金、轻工、食品、电力、能源管理等各个领域。
★ 流量测量、累积准确，清零累积有密码保护。
★ 小信号切除比例可自行设定，并且有切除指示。
★ 继电器可以任意组态对瞬时流量、程度、压力、脉冲输出累积流量进行控制。
★ 定量控制用于罐装简单方便，有清零启动键及暂停键，操作方便。
★ 瞬时流量记录输出可设定。
★ 通过查表可设置温度或压力密度补偿（符合GB2624标准），补偿精度0.2级
★ 对饱和蒸汽可实现温度或压力补偿
★ 对过热蒸汽可实现温度和压力同时补偿
★ 当温度压力测量回路出现故障时，自动使用键盘设定值补偿。
★ 累积脉冲输出。
|

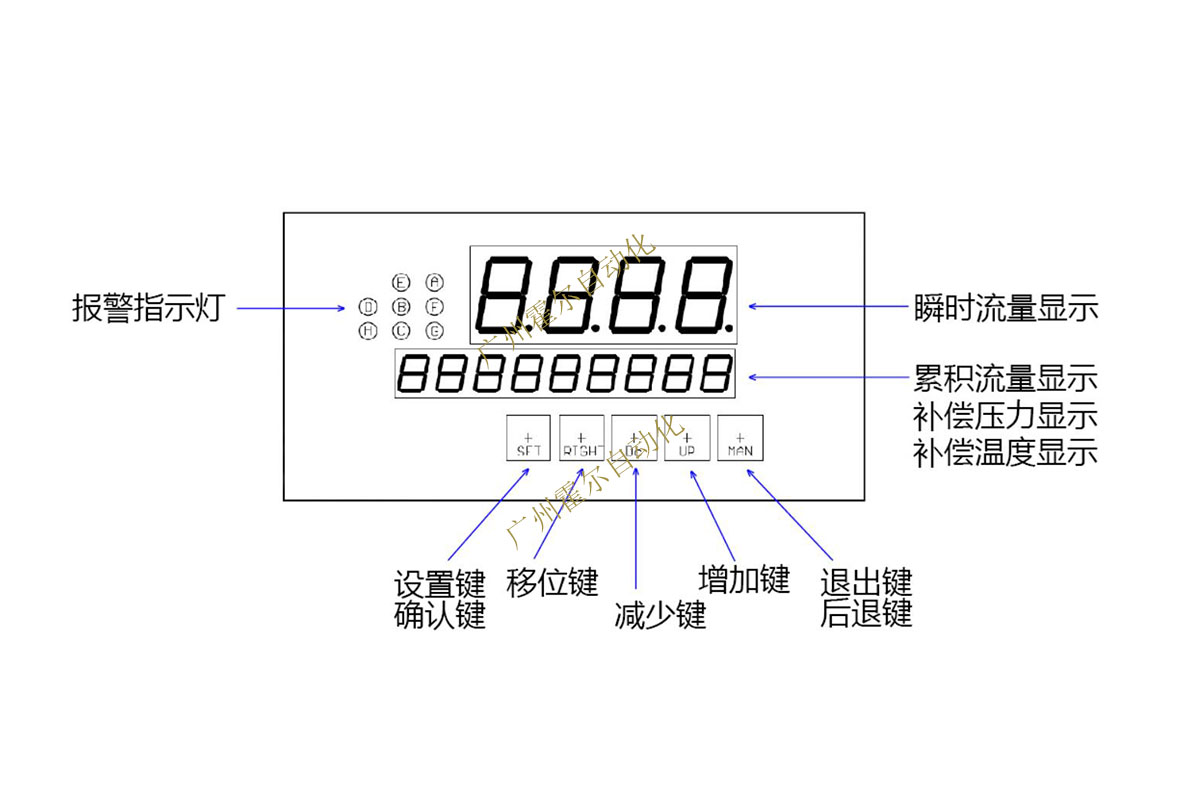

显示 |
|
|
数码管 |
双屏LED高亮度数码管数字显示 4位测量值显示，9位或6位累积流量显示 |
|
流量信号输入 |
|
|
直流电压 |
0-20mV、0-40mV、0-100mV、0-5V、1-5V、0-10V、0-5V开方、1-5V开方;输入阻抗≥510KΩ |
|
直流电流 |
0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方; 输入阻抗≤250Ω |
|
频率 |
0-500Hz、0-1KHz、0-2KHz、0-10KHz |
|
压力补偿信号输入 |
|
|
直流电压 |
0-20mV、0-40mV、0-100mV、0-5V、1-5V、0-10V、0-5V开方、1-5V开方;输入阻抗≥510KΩ |
|
直流电流 |
0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方; 输入阻抗≤250Ω |
|
温度补偿信号输入 |
|
|
直流电压 |
0-20mV、0-40mV、0-100mV、0-5V、1-5V、0-10V;输入阻抗≥510KΩ |
|
直流电流 |
0-20mA、0-10mA、4-20mA;输入阻抗≤250Ω |
|
热电偶 |
K(0～1300℃)、E(0～1000℃) |
|
热电阻 |
Cu50(-50.0～150.0℃)、Pt100(-200.0～650.0℃) |
|
报警/控制输出 |
|
|
灯指示 |
LED指示灯，报警/控制输出状态时灯亮 |
|
输出 |
报警/控制开关量输出，开关量类型可选 ALM——继电器触点输出，触点容量： AC220V/0.5A(小)，DC24V/0.5A(小)(阻性负载) AC220V/2A(大)，DC24V/2A(大)(阻性负载) SCR——可控硅过零触发脉冲输出，容量：AC 400V/0.5A SSR——固态继电器驱动电压输出，容量：DC 9V/30mA SOT——双向可控硅通断输出，容量：AC600V/5A |
|
变送输出 |
|
|
直流电压 |
DC 1--5 V， 负载电阻≥250KΩ(可选择带大负载模块，负载电阻≥4KΩ) |
|
|
DC 0--5 V， 负载电阻≥250KΩ(可选择带大负载模块， 负载电阻≥4KΩ) DC 0—10V，负载电阻≥4KΩ |
|
直流电流 |
DC 4—20mA，负载电阻≤600Ω DC 0—20mA，负载电阻≤600Ω DC 0—10mA，负载电阻≤1.2KΩ |
|
通讯输出 |
|
|
通讯接口 |
标准串行双向通讯接口： RS485—二线制，通讯距离≤1000米 RS232—三线制，通讯距离≤15米 |
|
通讯协议 |
标准MODBUS RTU通讯协议，1位起始位、8位数据位、1位停止位，无奇偶校验，波特率1200～9600bps |
|
打印输出 |
|
|
打印接口 |
RS232C——三线制，通讯距离≤15米 适配微型串行打印机，16针，波特率1200～9600bps |
|
馈电输出 |
|
|
输出电压 |
DC24V±1V,DC12V±1V, |
|
输出电流 |
≤30mA(负载电阻≥750Ω) |
|
电源 |
|
|
开关电源 |
AC/DC 100～240V，频率 50/60Hz，功耗≤5W DC 20～29V，功耗≤3W |
|
使用环境 |
|
|
温度 |
0～50℃ |
|
湿度 |
10～90%RH，避免强腐蚀气体 |
|
特性 |
|
|
温度漂移 |
≤0.01%FS/℃(典型值约50ppm/℃) |
|
采样周期 |
500ms |
|
耐压强度 |
输入/输出/电源/通讯相互之间(1000V.AC /min) |
|
绝缘强度 |
输入/输出/电源/通讯相互之间 ≥100MΩ |
|
电磁兼容 |
IEC61000-4-4(电快速瞬变脉冲群)，±4KV/5KHZ；IEC61000-4-5(浪涌)，4KV；差模2KV |
|
设定方式 |
面板轻触式按键数字设定，设定值断电永久保存 |
|
保护方式 |
输入回路断线、输入信号超/欠量程报警 |
