十六回路数字巡检显示控制仪
CH808/CH816系列智能巡检测控仪是根据国际上的最新技术和国内市场实际需要而研制开发的，高品质的新一代智能化仪表。仪表硬件大幅度减少，组件体积大大缩小，工艺显著改善，没有电位器，全部功能均由面板键盘选择设置。可靠性、稳定性得以保证。
CH808/CH816系列智能巡检测控仪广泛用于化工、石油、冶金、轻工、食品、电力、能源管理、机械制造等各个领域。特别是温度巡检有着更广泛的应用意义（如温室各区温度等）。
★ 操作简单、易于掌握，解除用户非深透了解而不能使用的苦恼。
★ 结构简单美观取消电位器等可调部件所有操作均由按键完成。
★ 采用动态测量的方法，克服温度的漂移影响，确保仪表的高精度和长期的稳定性。
★ 各路报警值可以独立设置也可以统一报警。
★ 在16个回路范围内，巡检多少路及巡检哪几路可由用户自由定义。
★ 巡检两路间的时间间隔可自由设定。
★ 对于特殊要求，可以允许当前过程量输出，测量的最小值输出，平均值输出或最大值输出的模拟输出。
★ 对于特殊要求，1-4路可单独报警输出或控制、5-16路巡检显
★ 采用RS232/RS485串行接口，标准MODBUS RTU通讯协。

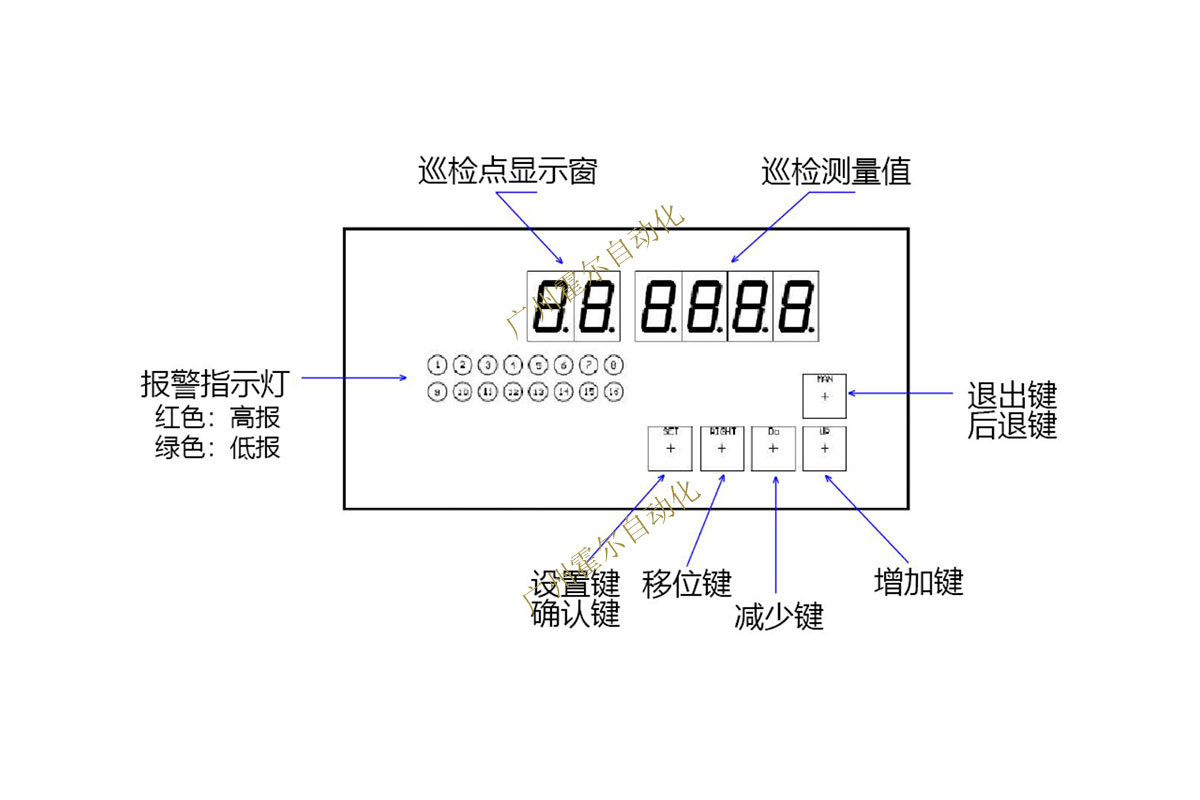

显示
数码管
双屏LED高亮度数码管数字显示
输入
热电偶
B(400～1800℃)、S(0～1600℃)、K(0～1300℃)、E(0～1000℃)、
T(-200.0～400.0℃)、J(0～1200℃)、
R(0～1600℃)、N(0～1300℃)、
F2(700～2000℃)、Wre3-25(0～2300℃)、Wre5-26(0～2300℃)
热电阻
Cu50(-50.0～150.0℃)、Cu53(-50.0～150.0℃)、Cu100(-50.0～150.0℃)、
Pt100(-200.0～650.0℃)、BA1(-200.0～600.0℃)、BA2(-200.0～600.0℃)
线性电阻
0～400Ω、0～500Ω
远传电阻
0～350Ω、30～350Ω
直流电压
0-20mV、0-40mV、0-100mV、0-5V、1-5V、0-10V、0-5V开方、1-5V开方;
输入阻抗≥510KΩ
直流电流
0～20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方;
输入阻抗≤250Ω
报警/控制输出
灯指示
双色LED指示灯，报警/控制输出状态时灯亮
输出
报警/控制开关量输出，开关量类型可选
ALM——继电器触点输出，触点容量：
AC220V/0.5A(小)，DC24V/0.5A(小)(阻性负载)
AC220V/2A(大)，DC24V/2A(大)(阻性负载)
SCR——可控硅过零触发脉冲输出，容量：AC
400V/0.5A
SSR——固态继电器驱动电压输出，容量：DC
9V/30mA
SOT——双向可控硅通断输出，容量：AC600V/5A
变送输出
直流电压
DC
1--5 V， 负载电阻≥250KΩ(可选择带大负载模块，负载电阻≥4KΩ)
DC
0--5 V， 负载电阻≥250KΩ(可选择带大负载模块，负载电阻≥4KΩ)
DC
0--10V，负载电阻≥4KΩ
直流电流
DC
4—20mA，负载电阻≤600Ω
DC
0—20mA，负载电阻≤600Ω
DC
0—10mA，负载电阻≤1.2KΩ
通讯输出
通讯接口
标准串行双向通讯接口：
RS485—二线制，通讯距离≤1000米
RS232—三线制，通讯距离≤15米
通讯协议
标准MODBUS
RTU通讯协议，1位起始位、8位数据位、1位停止位，无奇偶校验，波特率1200～9600bps
打印输出
打印接口
RS232C——三线制，通讯距离≤15米
适配微型串行打印机，16针，波特率1200～9600bps
馈电输出
输出电压
DC24V±1V,DC12V±1V,
输出电流
≤30mA(负载电阻≥750Ω)
电源
开关电源
AC/DC
100～240V，频率 50/60Hz，功耗≤5W
DC
20～29V，功耗≤3W
使用环境
温度
0～50℃
湿度
10～90%RH，避免强腐蚀气体
特性
温度漂移
≤0.01%FS/℃(典型值约50ppm/℃)
采样周期
500ms
耐压强度
输入/输出/电源/通讯相互之间(1000V.AC
/min)
绝缘强度
输入/输出/电源/通讯相互之间
≥100MΩ
电磁兼容
IEC61000-4-4(电快速瞬变脉冲群)，±4KV/5KHZ；IEC61000-4-5(浪涌)，4KV；
差模2KV
设定方式
面板轻触式按键数字设定，设定值断电永久保存
保护方式
输入回路断线、输入信号超/欠量程报警
